Linha de revestimento automática do pó do perfil de alumínio com forno de túnel e cabine do Multi-Pulverizador

Linha de revestimento automática do pó do perfil de alumínio com forno de túnel e cabine do Multi-Pulverizador

linha do pulverizador de pó

1. Do pendente o maior da combinação do tempo de execução tamanho de alumínio do perfil: (L) 6000-7500mm;

2. Modos do pulverizador: revestimento automático do pó e pó manual que revestem ao reparo.

3. Rendimento: tempo de alumínio de /every de aproximadamente 6 toneladas, 40~60 minutos/todas as vezes, 9 horas/pelo dia;

Linha de produção eletrostática de Coaitng do pó do perfil de alumínio com varredura manual

A linha de produção consiste no pré-tratamento, no equipamento eletrostático do revestimento do pó, na cabine de pulverizador do pó, no pó que curam o equipamento, em transportes aéreos e em sistemas de controlo elétricos.

Processo:

Corrente da suspensão:

O uso de um único-ponto que levanta 50 quilogramas do transporte aéreo do workpiece dos transportes a velocidade da catenária é ajustado de acordo com a espessura do material do workpiece.
Coza:
Túnel de secagem que cura o aquecimento elétrico do pó, circulação de ar quente que cura o workpiece.
Método de aquecimento da circulação de ar quente para assegurar a fornalha, a uniformidade da temperatura de superfície, reduzindo a diferença da temperatura.
O túnel de secagem montou a estrutura a placa exterior da placa fria de 0,8 milímetros, placa interna do túnel de secagem da placa galvanizada 0,8 milímetros.
Canal de ar da pressão positiva que transporta a circulação de ar quente, passagem do fluxo de ar cada tomada com painel de controlo do vento para fazer a distribuição uniforme da temperatura no túnel de secagem.
Operação do fã do ciclismo e de baixo nível de ruído; corrente do fã e do dispositivo de controle da temperatura, para assegurar a isso a temperatura excessiva da fornalha.

Nome de dispositivo e especificações técnicas

(a) Pré-tratamento
Tanque concreto: 4 PCes
Tamanho: L7.5*W1.0*H1.4m
Material do tanque: sust2.0mm
Material de superfície: protecção
Underframe: tubulação 4#square
Trilha meterial: 20#
Guindaste: carregando 2 toneladas, 380V, grupo 50Hz 1

(b) pó que cura túnel de secagem:
Curar túnel de secagem para o tipo de U, estrutura da completo-ponte, coze, estrutura do conjunto do corpo.
Quadro: a placa fria exterior da placa δ0.8mm dentro o da placa usa a folha galvanizada δ0.8mm da qualidade.
Camada da isolação do túnel de secagem: cura de uma espessura da isolação do quadro do túnel de secagem de 120 milímetros, feita das lãs de rocha de alta qualidade.
especificações do túnel de secagem do ◆:
Curando dimensões do túnel de secagem: L30*W1.2*H2.5m
Dimensões secionais: Quantidade: 1
Temperatura do forno: temperatura ambiente ~ ℃ 200.
Sistema de aquecimento:
Espessura do painel de lãs de rocha: material 100mm.interal: SPGt1.0mm
material exterior: placa da cor de t0.7mm
as especs. do painel de lãs de rocha são 80kg
Underframe: tubulação 80#square
Poder do aquecimento: curando o forno com grupo do queimador de gás 300kw 1
Motor de fã 7,5 quilowatts, 380v 50 hertz, 1 grupo trifásico
Cortina de ar: 1,1 quilowatts, 380v 50 hertz, grupo 2 trifásico

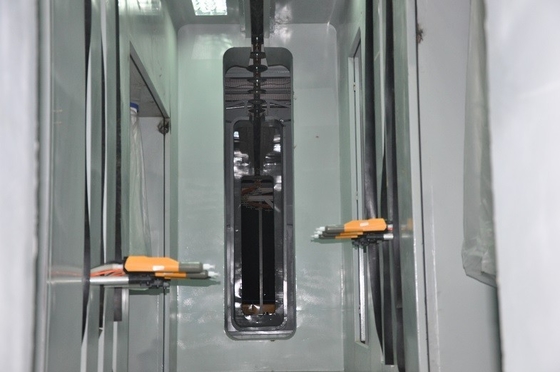

(c). Equipamento eletrostático do pulverizador:

cabine 1.Spray
Tamanho exterior: L6.0*W1.2*H2.5m
Material da cabine: SPGt1.5mm
Underframe: tubulação 4#square
Filtro: diameter325*L900mm=12pcs
Motor de fã: 5.5kw, 380V, grupo 50HZ 2
2.Reciprocator
curso 2m, grupo 2
arma de pulverizador 3.Manual: 2 PCes
auto arma de pulverizador: 8 PCes

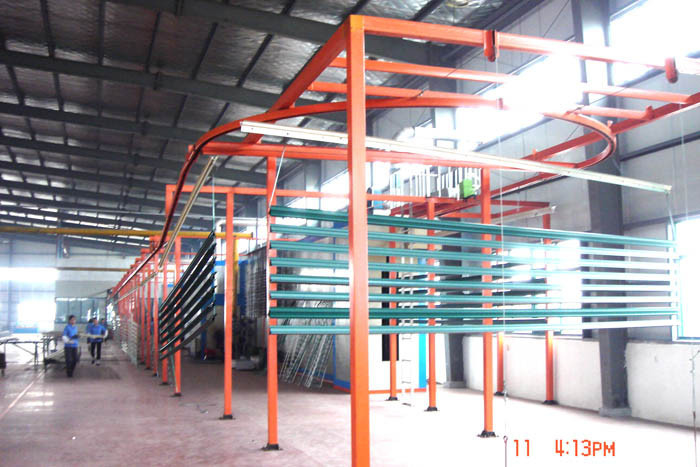

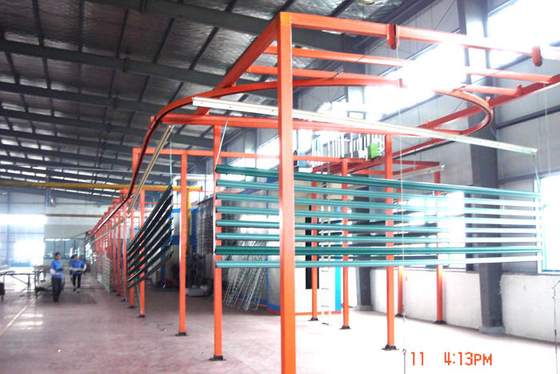

(d) Transporte da suspensão:

Transportando a trilha
Comprimento total: aproximadamente 97m
Método de suspensão: suspensão horizontal
Peso de suspensão do máximo: único ponto 50 quilogramas
Poder do motorista: 2.2kw, 380v
Velocidade: (0.5-1.5) m/min, velocidade máxima 4m/min ajustável


(d) Controle elétrico:
Componentes elétricos chaves da linha inteira seleção da produção de produtos da marca comercial da qualidade.
A aplicação da detecção automática, exposição e controla a temperatura de secagem do túnel de secagem, alarme de temperatura excessiva.
A linha de produção do revestimento estabelece o armário de controle total, controle de todo o equipamento elétrico na linha de produção.
Controle de temperatura do túnel de secagem com dispositivo do controlo automático de indicação digital, mais a temperatura quente quando trabalho preciso do controlo automático.
O projeto, a seleção, a fabricação, e a instalação do equipamento elétrico conformar-se-ão aos padrões relevantes.
A superfície elétrica do armário de controle pura, satisfazendo na aparência, disposição do painel é razoável, fácil de observar e operação.
Escolha o país promover a família nova dos dispositivos, desempenho seguro, tecnologia avançada.
A porta prende a aparência pura, fiação e para a normalização, pacotes da borda, para conseguir vertical e horizontal lisos. Puxadores da porta do armário com fechamentos.
Como o ângulo direito de Shui do fio, o canto arcado dobrou-se em um parque pequeno.
Bom e contato firme do fio nos terminais elétricos respectivos. Cada megohm da resistência de isolação do fio maior de 1. Cada conector é denotado pela marca contínua.
O condutor dos terminais elétricos, bloco terminal em marcado com uma linha número clara, e fácil vestir desvanece-se.
As marcas dos vários componentes do armário e da rota traseira numeram e o diagrama de controle elétrico corresponde exatamente para facilitar a inspeção e a manutenção. O equipamento elétrico deve ter bom aterrar, aterrando a resistência na linha dos padrões nacionais.

(e) Energia com:
Poder total do trabalho: sobre 23KW, 380v 50 hertz, trifásico
Exigências de qualidade do ar comprimidas: índice de óleo: ≤ 1ppm, grau das partículas de poeira: ≤ 0.1μm
