Portas da segurança manuais e linha de produção automática do revestimento de transferência da pintura à pistola

Portas da segurança manuais e linha de produção automática do revestimento de transferência da pintura à pistola


planta de revestimento automática do pó/planta automática da linha de revestimento do pó/do sistema revestimento do pó

1. A linha é apropriada para o pulverizador de pó, pintura molhada, transferência que cura a linha de produção do revestimento
2. Dimensões máximas do workpiece (L × do × D H) milímetro: 2200 × 2400 do × 300
3. modos do pulverizador: manual e automático

Linha de revestimento automática de transferência da pintura à pistola das portas de fogo das portas da segurança

1. Base do projeto
1,1, o tipo do workpiece: partes do ferro
1,2 Dimensões máximas do workpiece (L × do × D H) milímetro: 2200 × 2400 do × 300
1,3, peso de levantamento do único-ponto: inferior ou igual a 75kg.
1,4, o workpiece que transporta o equipamento: estrutura chain linha automática suspendida
1,5, modos do pulverizador: manual e automático
1,6, pó, tratamento da pintura: eflúvio do filtro;

2, vista geral do processo
A linha de revestimento inteira pela linha automática do transporte, salas da varredura do forno de cura favorável ao meio ambiente, de poupança de energia econômico.

2,1, cabine de pulverizador com recuperação; núcleo 8 os grupos da unidade 2 da recuperação do filtro; produção galvanizada da folha.
Usando o recicl do cartucho de limpeza do pulso-jato. O poliéster 220g importado filtro, pode ser lavado.

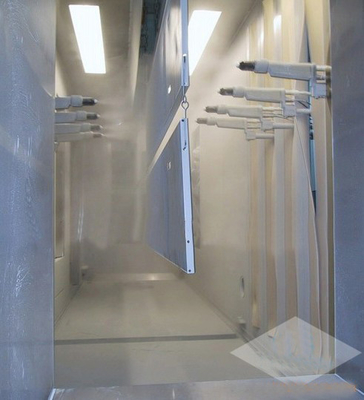

Características da cabine de pulverizador do pó:
Configuração: filtro Φ320 de 16 cartuchos * 900, total de 8/unidades, combinando 16 grupos de válvula de um pulso de 1 polegada; o projeto da velocidade da importação a 0.6m/s, o mínimo a 0.5m/s, para assegurar-se de que o pó não derrame.
Airbag de apoio Φ219 * 2000 unidades; o fã de apoio (4): 4-72 não 6A 1450r/min Q <13353m3> para 724pa fãs de baixo nível de ruído da eficiência elevada quilowatt = 4.0kw;
Operação das emissões exteriores e mudança convenientes da cor;
As características combinados do fluxo de ar da sala da pintura sob a forma da primeira parte da sala de operações da pintura após o quarto desinfetado da névoa. Seu princípio: o ar entra na parte dianteira da cabine de pulverizador da cabine de pulverizador da pintura, leva embora para não aderir à névoa no workpiece, a cortina de água e a cortina esfrega a filtração, lavando a névoa contida no ar após o quarto desinfetado da névoa, e finalmente através do ar puro de descarga do exaustor.
Características da cabine de pulverizador:
usar lavagens segmentadas as três cortina da ventilação e do ar, assegura-se de que trabalho durante todo o tratamento do ar interno e do uniforme da velocidade do vento;
O separador da chicana do labirinto, os métodos de processamento avançados atuais, permite o ar que contem a névoa e a névoa através do córrego da dobra quatro 180O, pela adesão de alta velocidade da centrifugação do que o ar do que as coisas principais na placa do fluxo da dobra;

2,2, curando a estrutura do forno sob a forma de fornalha em forma de u da ponte; construa uma ponte sobre a fornalha, permutadores de calor, fã de circulação do calor, o canal térmico do ciclismo, tubulação de exaustão, seções do quadro;
Estrutura do “sanduíche” do conjunto do painel isolante de túnel de secagem. Canal de fonte dos armários com a placa de aço do zinco δ0.8, placa de Caigangyanmian da máquina do painel isolante, perlando em ambos os lados, a espessura de pulverização da isolação da cor da superfície exterior de 120mm.
Aquecimento do túnel de secagem com circulação de ar quente. Sua vantagem é que uma temperatura uniforme dentro do túnel de secagem, ao longo do secção transversal da trilha, o workpiece e os 3,4, da diferença da temperatura é menos do que o ° C do ± 5, para assegurar a consistência da cor do revestimento do workpiece.
A câmara de aquecimento é fornecida na parte mais inferior do armário. Circulação de ar quente, circulando o suprimento de ar, a próxima vez o vento, eliminando a necessidade para que a tubulação do retorno do retorno do ar e do ar da parte externa reduza a perda de calor. Fã de esboço induzido de unidades de túnel Y9-19-4A-type da secagem, poder 3.0KW/Taiwan. Fluxo de ar: 1700m3/H.
Curando uma temperatura do túnel de secagem 220 do ° C, a temperatura pode ser ajustada continuamente, a mais alta temperatura até uma cura de 240 ° C. Tempo de aquecimento do túnel de secagem de 45 minutos aquecer um projeto de até 220 ° C.
Câmara de aquecimento do túnel de secagem com a porta de acesso do fã e a porta de acesso do permutador de calor para facilitar a manutenção e a instalação internas calorosos de equipamento.

2,3 Princípio:
Ponte que cura o forno: para a cura contínua do workpiece e a coleção do ar quente, para impedir ou minimizar a difusão do calor;
Permutadores de calor: para o aquecimento do ar de circulação quente para promover e acelerar a cura do workpiece;
Fã de circulação do calor: para após a cura do ar refrigerando é recuperado através do fã é pressionado então ao permutador de calor é aquecido e alimentado no forno de cura, e através do canal da distribuição, e distribuído uniformente no forno de cura os trabalhadores novos;
Canal térmico do ciclismo: controle o fluxo do ar para impedir o calor do derramamento;
Tubulação de exaustão: difusão na boca do gás de exaustão da fornalha de túnel através das emissões direcionais da tubulação para exterior;
2,4, resumido acima, processo:
Pulverizador: Carregar pelo manual refrigerando →curing do → do → do revestimento do drying→powder do pré-aquecimento do manual→ (aproximadamente 20 minutos) descarrega;
Transferência: Carregar por transferência manual do → que cura (o manual refrigerando do → do → de aproximadamente 18 minutos) descarrega;
Pintura molhada: o carregamento pelo pré-aquecimento manual do → e o → de secagem da pintura do duplex do → que cura (o manual refrigerando do → do → de aproximadamente 18 minutos) descarregam
